Hoe garandeert een vochtvriestestkamer de betrouwbaarheid van het product onder extreme omstandigheden?
In onze wereldwijd verbonden wereld worden producten verzonden en gebruikt in omgevingen die veel extremer zijn dan de comfortabele laboratoria waarin ze zijn ontworpen. Van de verzengende, vochtige zomers tot de ijskoude, droge winters: materialen en elektronica zijn voortdurend in gevecht met de elementen. Hoe zorgen ingenieurs ervoor dat je smartphone niet kapot gaat bij een koudegolf, dat het dashboard van een auto niet barst onder de zon, of dat een vaccin stabiel blijft tijdens transport? Het antwoord ligt in een cruciaal onderdeel van de technische uitrusting: de Humidity Freeze Test Chamber. Dit artikel onderzoekt de ingewikkelde wetenschap en het cruciale belang van deze technologie bij het garanderen van de duurzaamheid en veiligheid van producten.
Beyond Simple Testing: het doel van gecombineerde omgevingsstress
Een vochtigheidsvriestestkamer is niet alleen een koelkast of een luchtbevochtiger. Het is een zeer geavanceerd instrument dat is ontworpen om de gelijktijdige toepassing van lage temperaturen en hoge luchtvochtigheid te simuleren, vaak met nauwkeurige controle over de mate van verandering tussen deze toestanden. Deze combinatie is veel onthullender dan alleen het testen van de temperatuur of vochtigheid. Veel materialen kunnen tegen kou, en vele tegen vocht, maar de gelijktijdige belasting van beide, vooral bij cyclische veranderingen, kan een overvloed aan latente gebreken aan het licht brengen. Dit proces, bekend als 'Highly Accelerated Stress Screening' (HASS) of omgevingsstresstesten, is van cruciaal belang voor het identificeren van fouten die verband houden met: * Materiaalvermoeidheid: scheuren, kromtrekken of bros worden van kunststoffen, composieten en metalen. * Elektrische storing: kortsluiting, corrosie op printplaten en door condensatie veroorzaakte storingen in de elektronica. * Faseveranderingen: de uitzetting van water terwijl het bevriest in microscopisch kleine poriën, wat leidt tot delaminatie of breuk van het materiaal. * Coatingintegriteit: het falen van verven, afdichtingsmiddelen en beschermende lagen als gevolg van verschillende thermische uitzettingscoëfficiënten tussen de coating en het substraat.

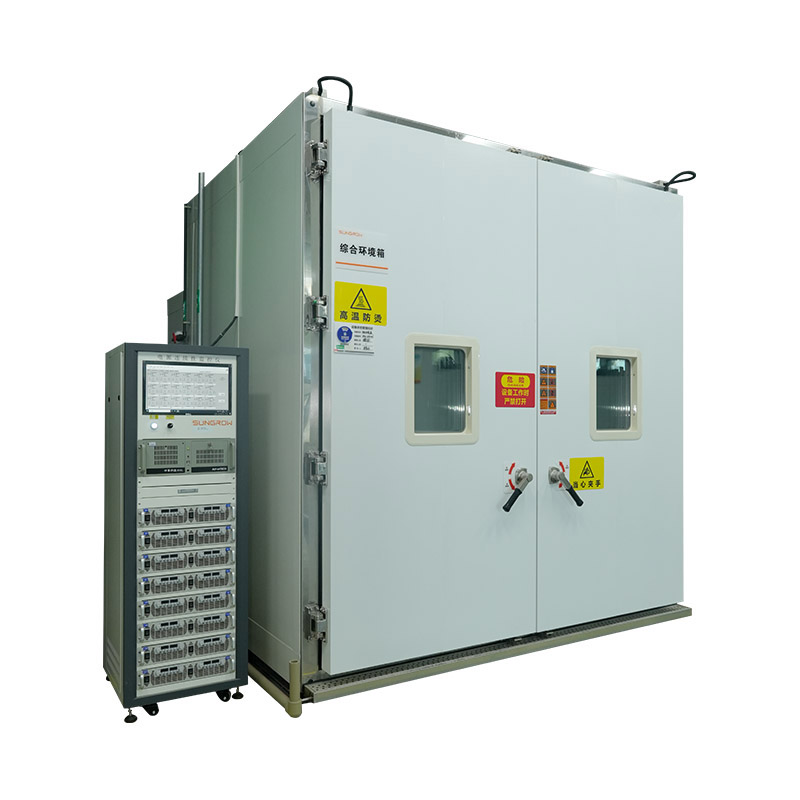

De Kamer deconstrueren: kerncomponenten en wetenschappelijke principes

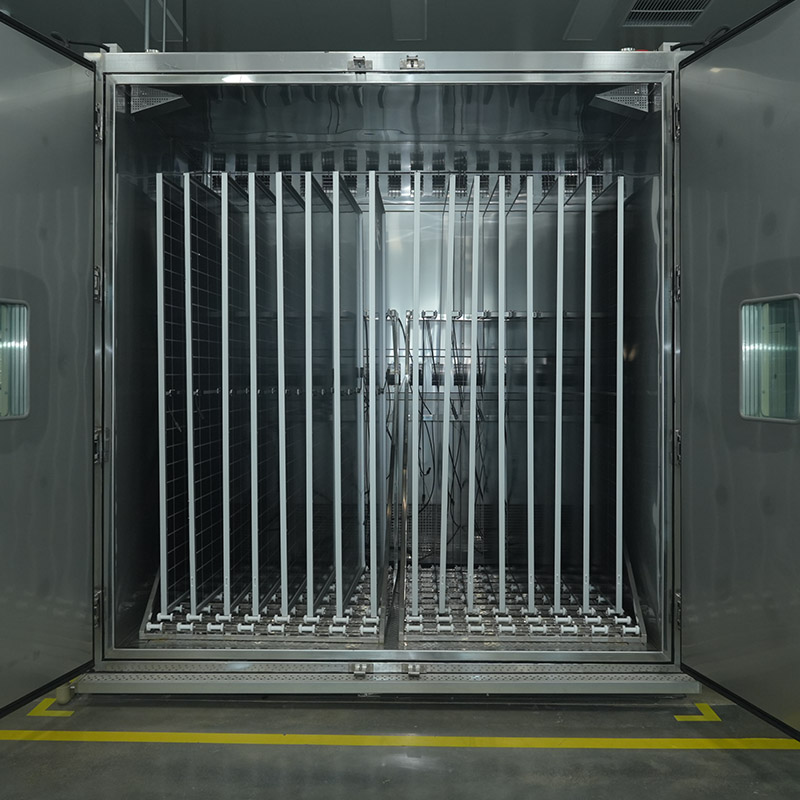

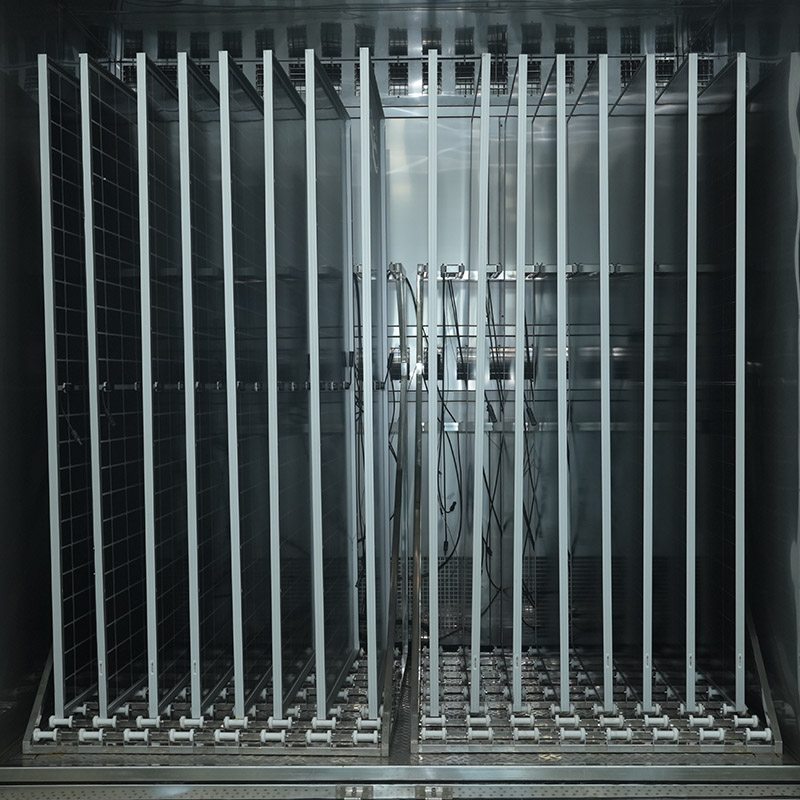

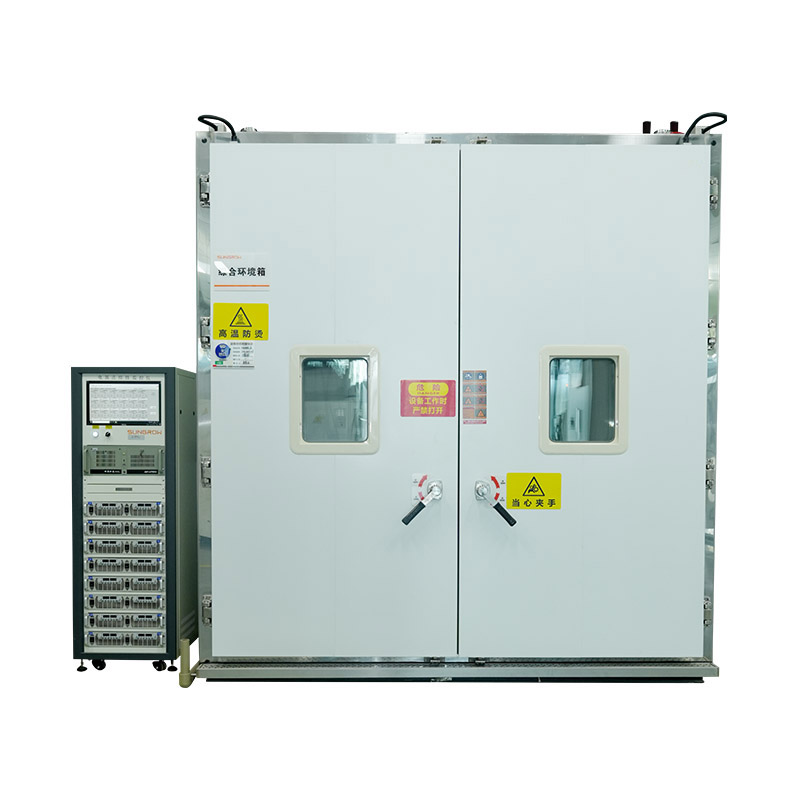

De werking van een vochtvriestestkamer is een staaltje thermodynamische en mechanische techniek. Het is een afgesloten, geïsoleerde behuizing waar nauwkeurige omgevingscondities worden gecreëerd en gehandhaafd. De belangrijkste subsystemen zijn onder meer: - Koelsysteem: het hart van de "vries"-mogelijkheid. Dit is typisch een dampcompressiesysteem, vergelijkbaar met maar veel krachtiger dan een huishoudelijke airconditioner. Het maakt gebruik van een compressor, condensor, expansieklep en verdamper om warmte uit het interieur van de kamer te verwijderen, waardoor temperaturen worden bereikt die vaak zo laag zijn als -70°C of zelfs lager. De faseverandering van het koelmiddel van gas naar vloeistof en terug zorgt voor een dergelijke efficiënte warmteoverdracht.
- Bevochtigingssysteem: Dit systeem introduceert vocht in de kamerlucht om een hoge relatieve vochtigheid te bereiken (vaak tot 98% RH). Dit wordt meestal bereikt met behulp van een stoomgenerator of een verwarmd waterreservoir dat waterdamp creëert. De wetenschappelijke sleutel hier is het inzicht dat het vermogen van lucht om waterdamp vast te houden direct afhankelijk is van de temperatuur; warmere lucht kan meer vocht vasthouden. Dit wordt van cruciaal belang tijdens de overgangsfasen van een test.
- Ontvochtigingssysteem: Cruciaal is dat de kamer ook de luchtvochtigheid moet kunnen verlagen. Dit wordt vaak bereikt door de lucht in de kamer tot onder het dauwpunt te koelen met behulp van het koelsysteem, waardoor de waterdamp condenseert op de koude verdamperspiralen. Vervolgens wordt het gecondenseerde water afgevoerd en wordt de drogere lucht opnieuw verwarmd tot de gewenste temperatuur.

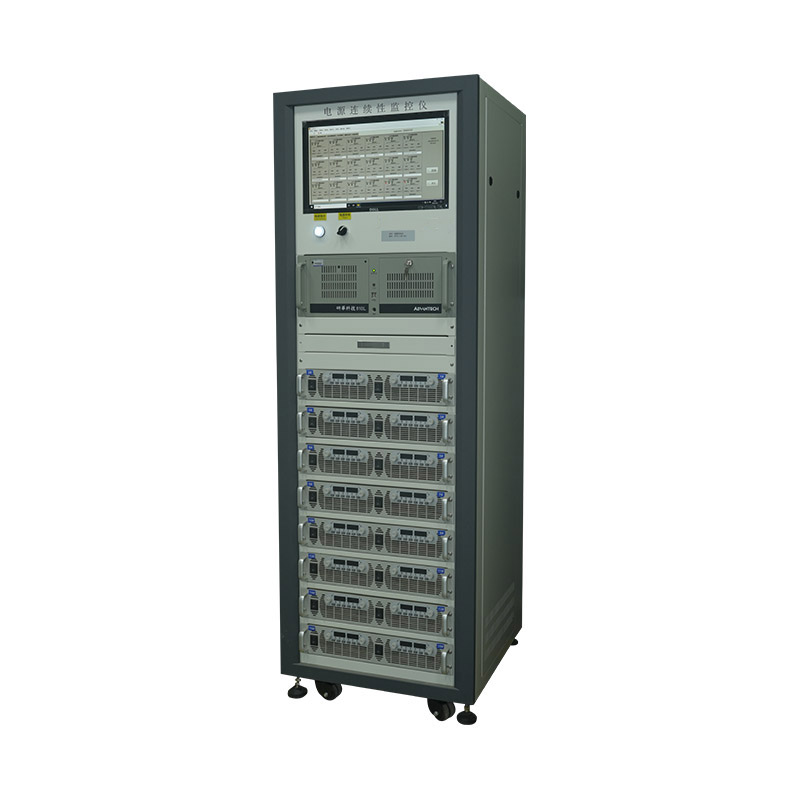

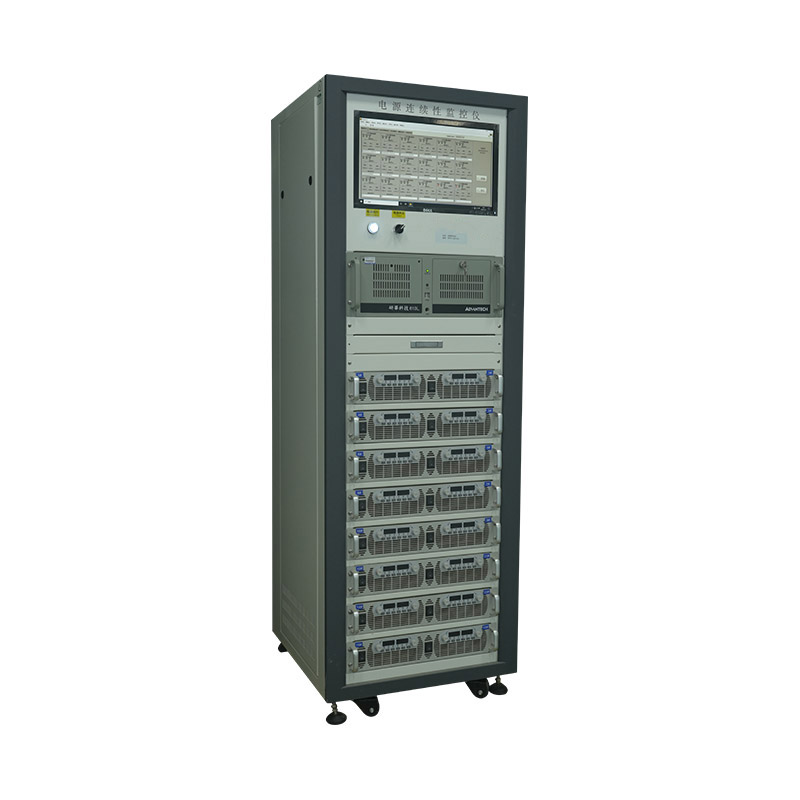

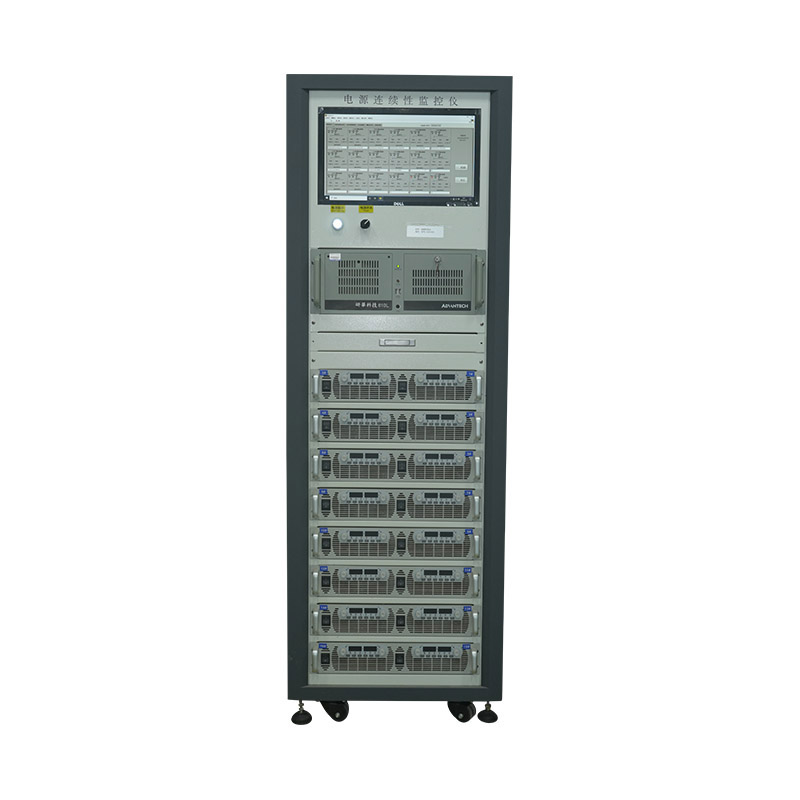

- Controle- en detectiesysteem: het brein van de operatie. Uiterst nauwkeurige sensoren bewaken voortdurend de temperatuur en vochtigheid in de kamer. Een programmeerbare logische controller (PLC) ontvangt deze gegevens en vergelijkt deze met het door de gebruiker gedefinieerde testprofiel. Vervolgens voert het micro-aanpassingen uit aan de koel-, verwarmings- en bevochtigingssystemen om de exacte vereiste omstandigheden te behouden, zelfs als het testmonster zelf warmte en vocht kan absorberen of afgeven.
De cruciale uitdaging: het beheersen van de vorstfactor
Een van de belangrijkste technische uitdagingen in een testkamer voor vochtbevriezing is het voorkomen dat het bevochtigingssysteem vastvriest als de temperatuur in de kamer onder nul is. Het introduceren van vochtige lucht in een omgeving van -40°C zou de waterdamp onmiddellijk in ijs veranderen, waardoor sensoren en afvoeren verstopt zouden raken en nauwkeurige vochtigheidsregeling onmogelijk zou worden. Om dit te ondervangen, maken geavanceerde kamers gebruik van ingenieuze ontwerpoplossingen. Een gebruikelijke methode is het gebruik van een systeem met twee zones of twee circuits. De hoofdkamer waar de testmonsters worden geplaatst, wordt gekoeld tot de beoogde lage temperatuur. De waterdamp voor bevochtiging wordt echter in een aparte, geïsoleerde luchtstroom gebracht die wordt vastgehouden boven het vriespunt .
Deze vochtige, warme lucht wordt vervolgens voorzichtig en gecontroleerd in de hoofdkamer gebracht. Het geavanceerde regelsysteem berekent de exacte hoeveelheid die nodig is om de luchtvochtigheid tot het instelpunt te verhogen zonder de testmonsters significant te verwarmen. Deze precieze evenwichtsoefening is wat een standaard klimaatkamer scheidt van een echte vochtigheidsvriestestkamer.
Toepassingen in verschillende sectoren: waar betrouwbaarheid niet onderhandelbaar is
Het gebruik van deze kamers is verplicht gesteld door talrijke internationale normen (bijvoorbeeld IEC 60068-2-1, IEC 60068-2-2, ISO 16750-4) en is van cruciaal belang in een breed scala van industrieën: - Automotive: testen van elektronische regeleenheden (ECU's), sensoren, displays en interieurmaterialen op prestaties in koude, ijzige omstandigheden met een hoge luchtvochtigheid in de cabine.
- Lucht- en ruimtevaart: Validatie van de functionaliteit van luchtvaartelektronica en composietmaterialen op grote hoogte waar lage temperaturen en condensatie een constante bedreiging vormen.
- Farmaceutische en biotechnologie: Versnelde stabiliteitstests voor medicijnen, vaccins en biologische materialen om ervoor te zorgen dat ze krachtig en veilig blijven tijdens temperatuurcycli tijdens opslag en verzending.
- Consumentenelektronica: ervoor zorgen dat smartphones, laptops en wearables bestand zijn tegen het overbrengen van een koude omgeving naar een warme, vochtige omgeving zonder interne condensatie te vormen die kortsluiting veroorzaakt.

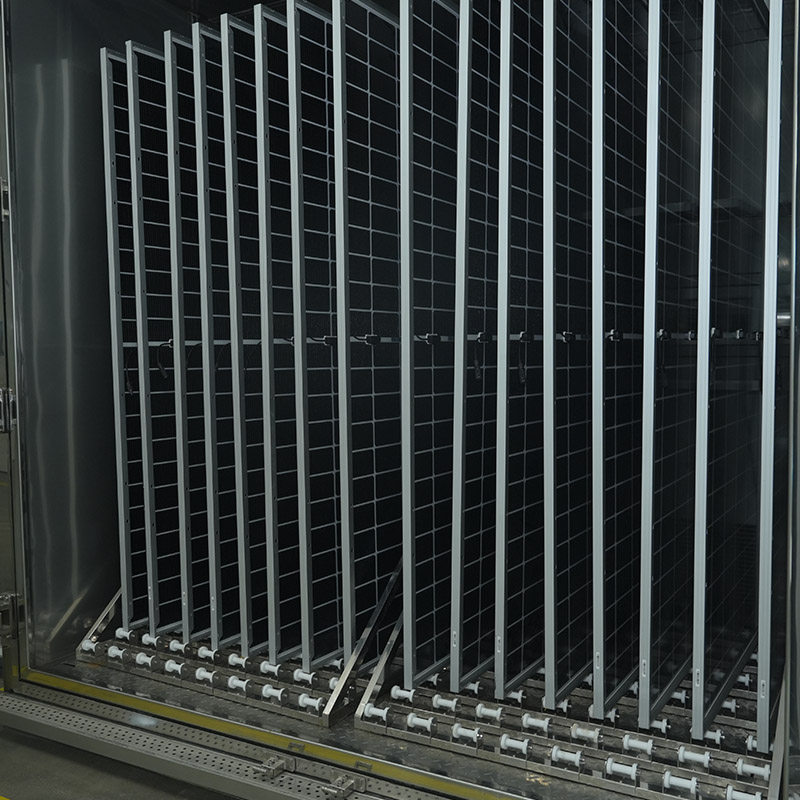

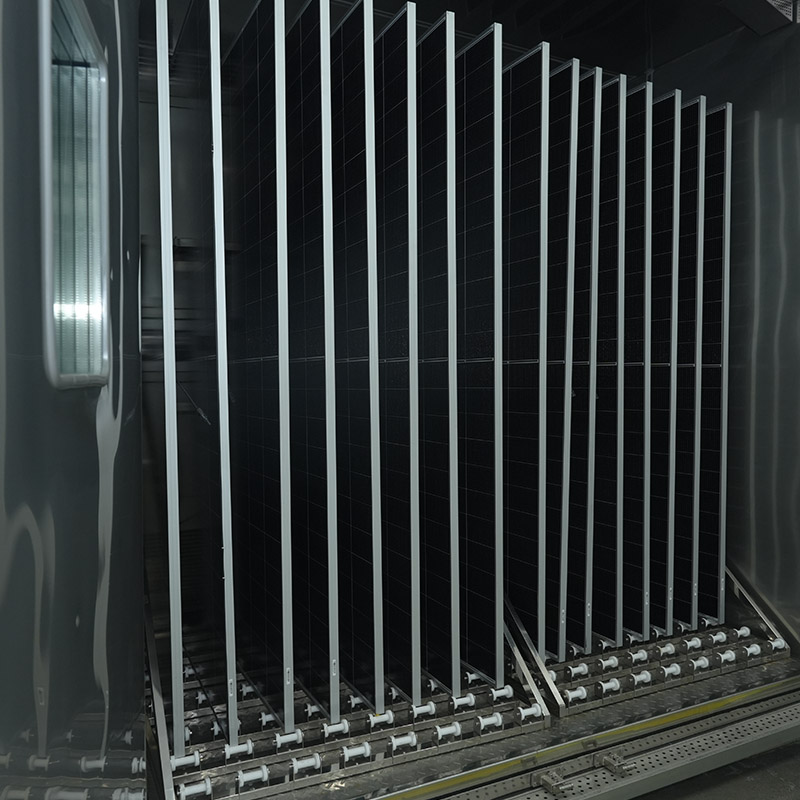

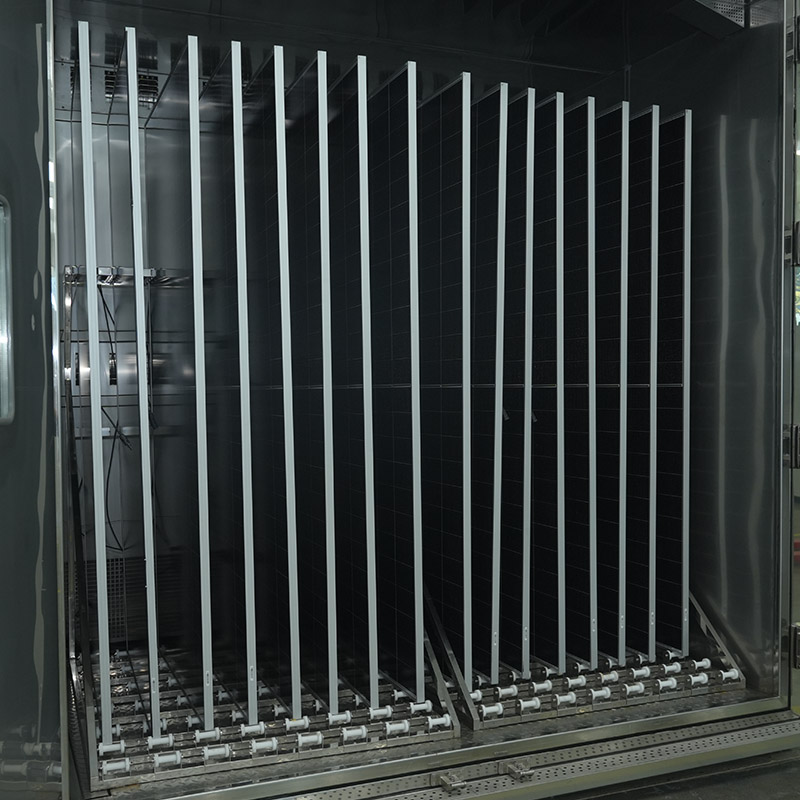

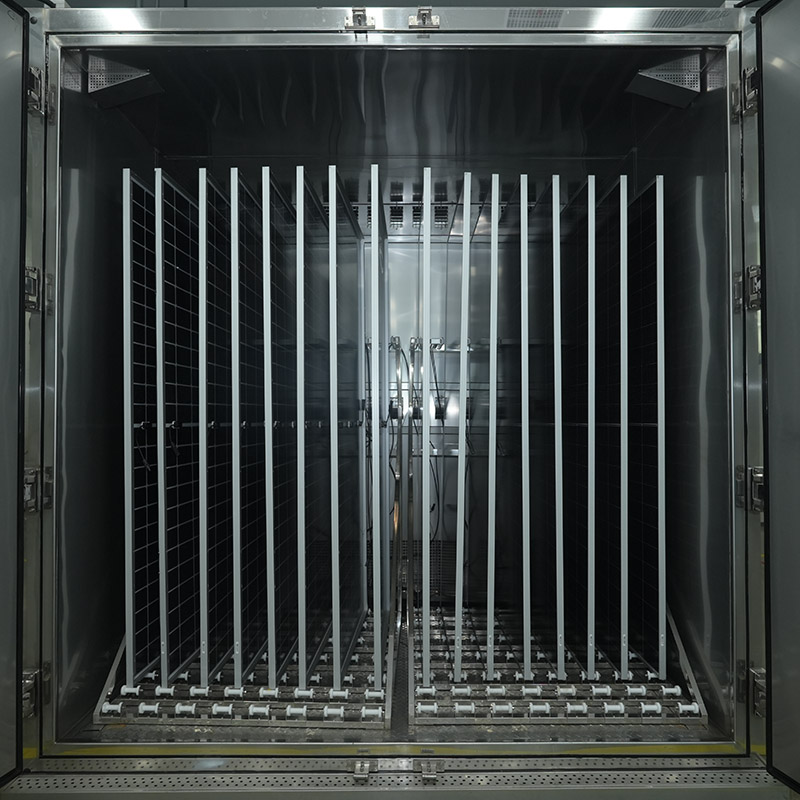

- Zonne-energie: testen van fotovoltaïsche panelen en hun componenten op hun veerkracht tegen vorst, sneeuw en cyclische dooi, die microscheurtjes kunnen veroorzaken en de efficiëntie kunnen verminderen.
Het niet aflatende streven naar hogere kwaliteit en grotere productbetrouwbaarheid stimuleert de voortdurende innovatie van deze testtechnologie. Fabrikanten zijn voortdurend bezig met het verfijnen van het kamerontwerp voor een betere uniformiteit, snellere temperatuurveranderingen (ramp-snelheden) en een nauwkeurigere controle over elke parameter. Op dit gebied van precisietechniek dragen bedrijven als Shanghai Houyao Test Equipment Co., Ltd. bij aan de industriële vooruitgang door kamers te ontwikkelen en te produceren die voldoen aan de steeds toenemende eisen voor nauwkeurigheid en betrouwbaarheid bij omgevingssimulatie. De gegevens die uit deze tests worden gegenereerd, zijn van onschatbare waarde en bieden ingenieurs het empirische bewijs dat nodig is om productontwerpen te verbeteren en kostbare veldfouten te voorkomen.
Conclusie: de onzichtbare bewaker van productkwaliteit
De Humidity Freeze Test Chamber is een onbezongen held van de moderne productie. Het is een instrument dat producten rigoureus ondervraagt, op zoek naar zwakke punten voordat ze de consument kunnen bereiken. Door op meesterlijke wijze de spanningen van temperatuur en vochtigheid te combineren, simuleert het binnen enkele dagen of weken jaren van milieuslijtage. De geavanceerde wetenschap achter de werking ervan – van het beheersen van faseveranderingen in het koelmiddel tot het voorkomen van vorstvorming – zorgt ervoor dat de tests zowel nauwkeurig als reproduceerbaar zijn. Voor elke sector waar falen geen optie is, is de Humidity Freeze Test Chamber een onmisbare investering in kwaliteit, veiligheid en merkreputatie.
