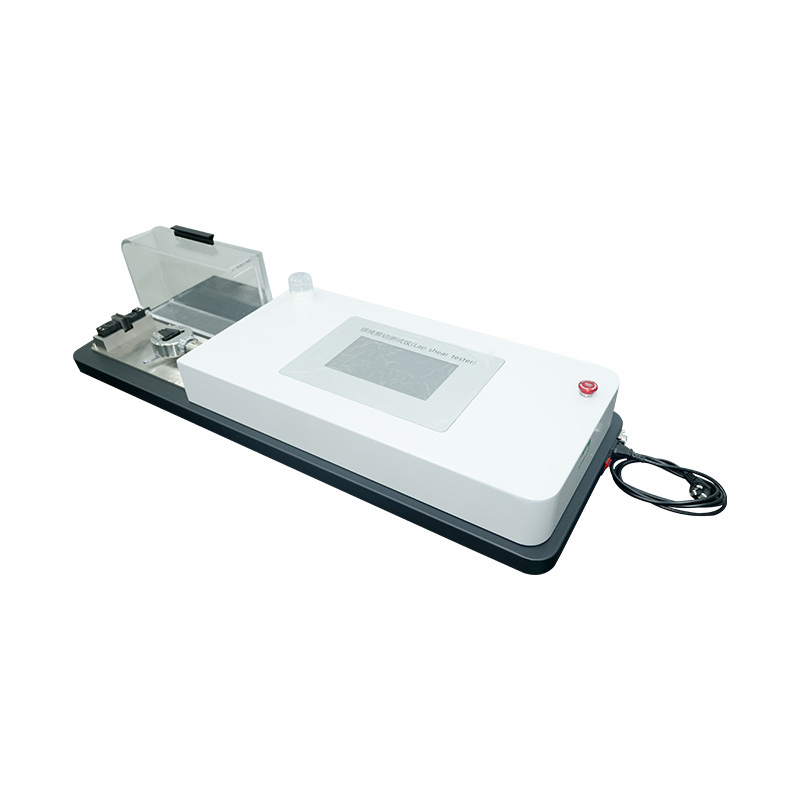

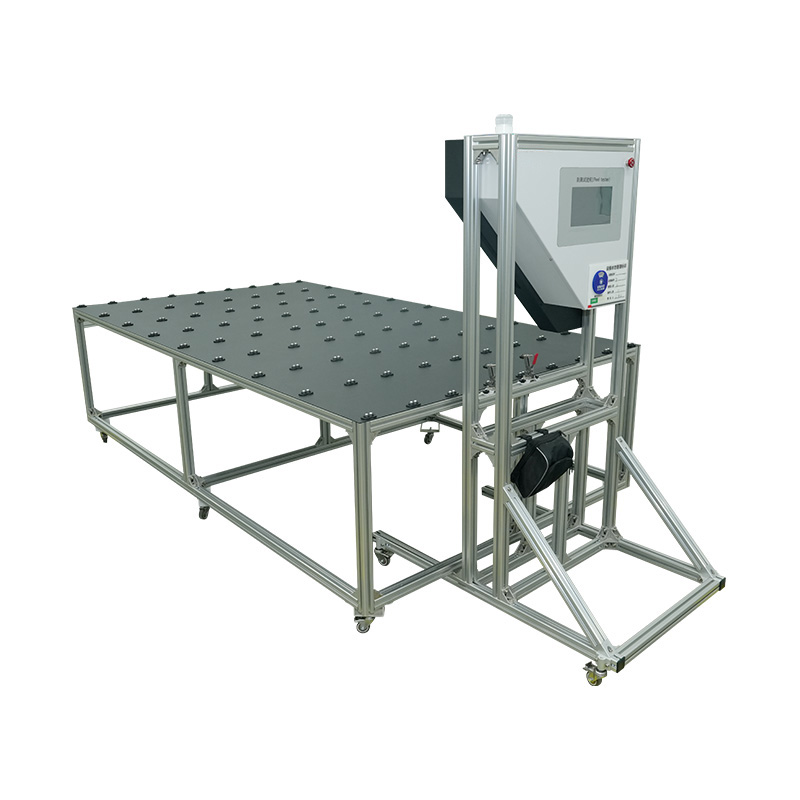

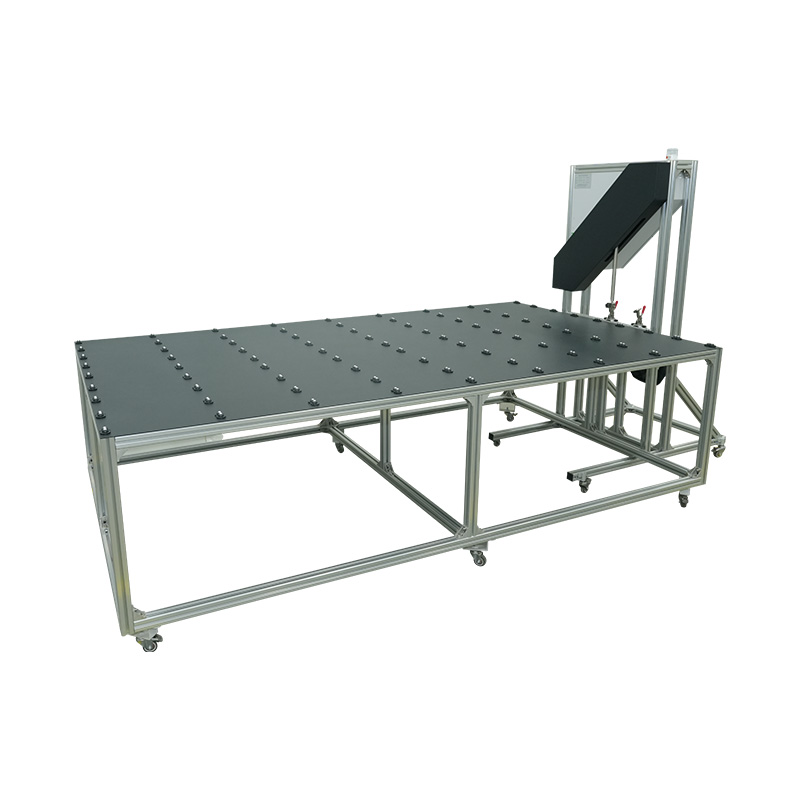

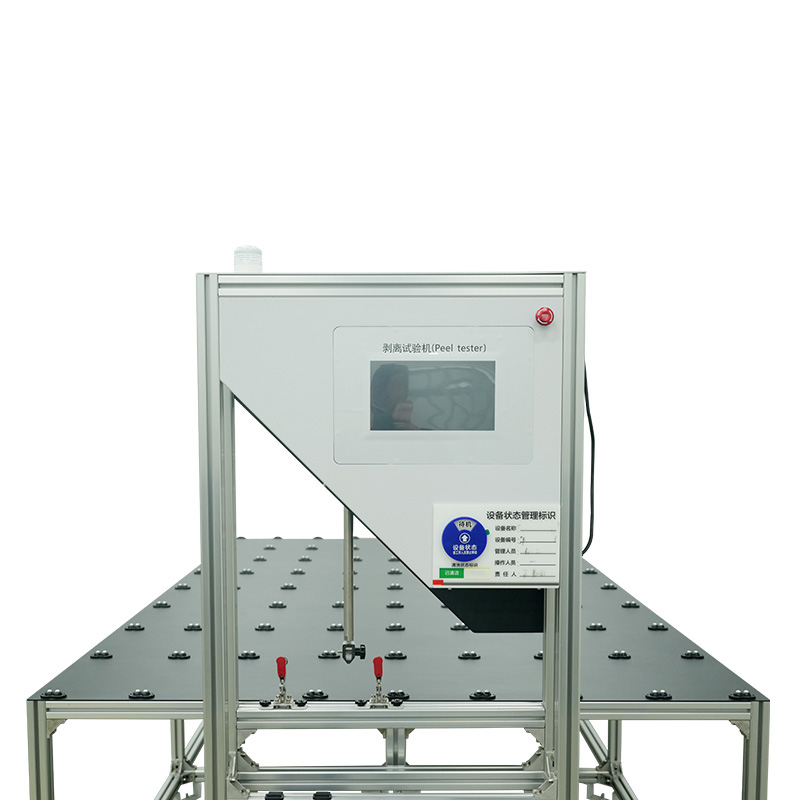

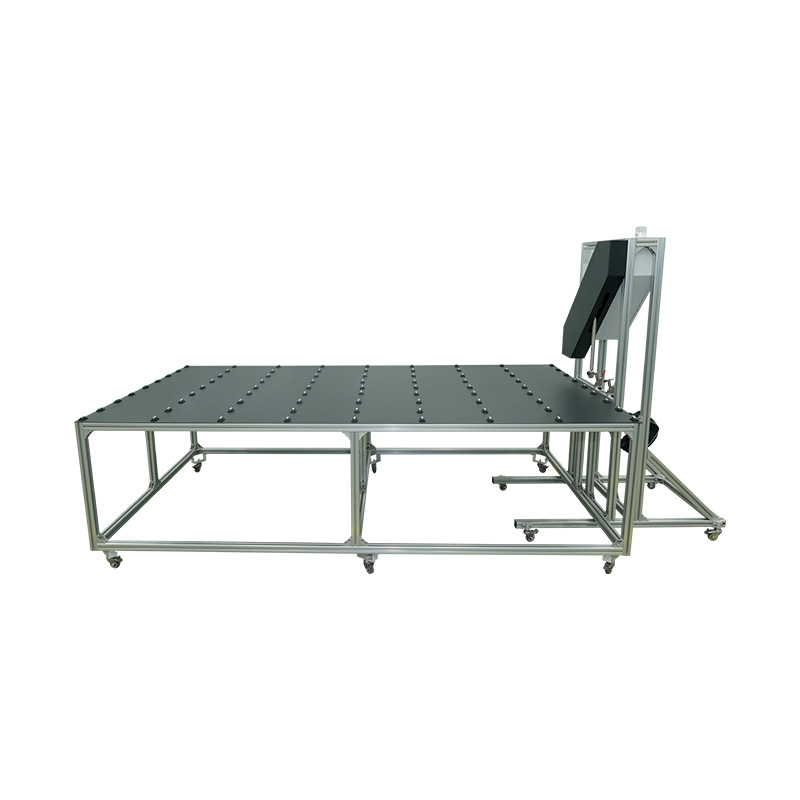

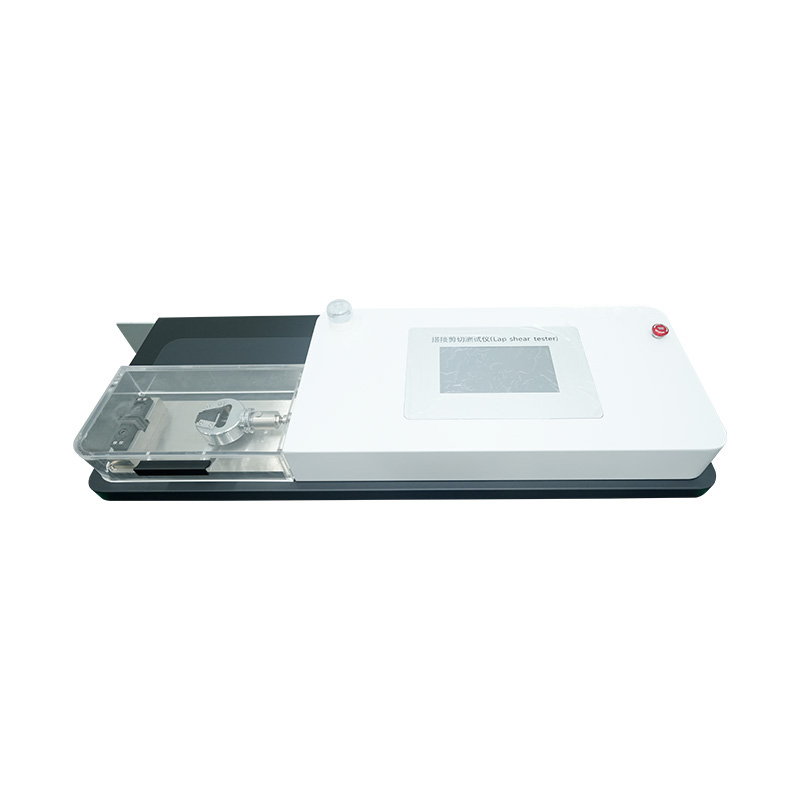

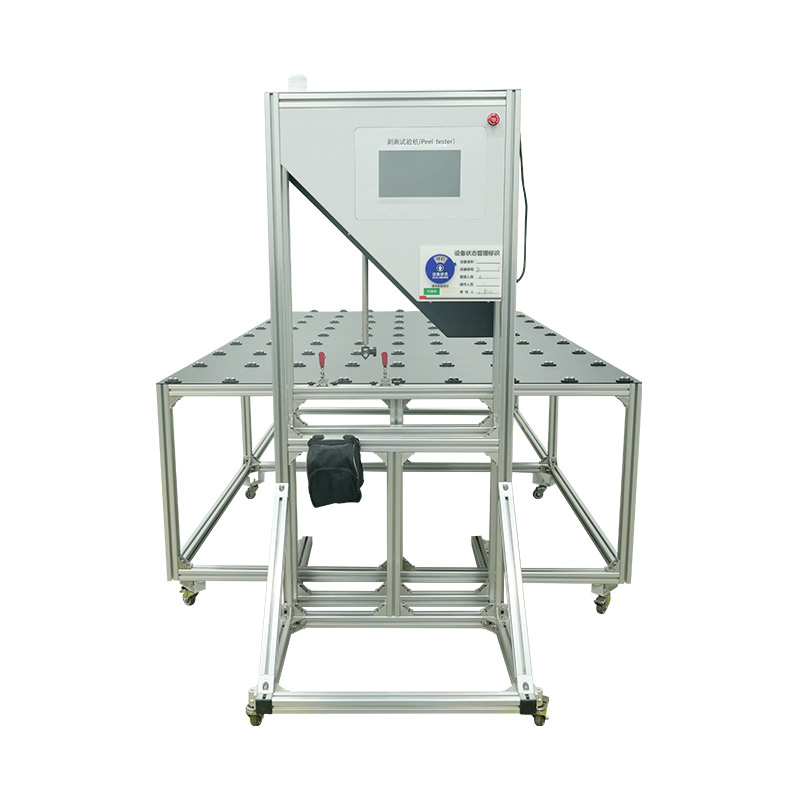

Schiltest en schuifsterktetester

Hoe belangrijk is kalibratie voof een afpeltest en schuifsterktetester voof fotovoltaïsche (PV) modules, en hoe wordt dit gedaan?

Inleiding: De basis van betrouwbare gegevens

In de wereld van de productie van fotovoltaïsche modules is kwaliteitsborging niet slechts een stap in het proces; het is de fundamentele garantie voor productprestaties, levensduur en veiligheid. De kern van deze garantie voor de integriteit van de inkapseling ligt in de afpeltest- en schuifsterktetester voor fotovoltaïsche (PV) modules . Dit geavanceerde instrument heeft tot taak het kwantitatief meten van de kleefkracht tussen kritische lagen, zoals het glas, het inkapselingsmiddel van ethyleenvinylacetaat (EVA) of polyolefine-elastomeer (poe), zonnecellen en de achterplaat. Deze metingen zijn van vitaal belang, omdat ze rechtstreeks verband houden met het vermogen van de module om delaminatie te weerstaan, een primaire storingsmodus die kan leiden tot stroomverlies, binnendringend vocht en uiteindelijk catastrofaal falen. De gegevens die door deze tester worden gegenereerd, zijn echter slechts zo betrouwbaar als het kalibratieproces dat eraan ten grondslag ligt. Zonder regelmatige en nauwgezette kalibratie wordt de meest geavanceerde afpeltest- en schuifsterktetester voor fotovoltaïsche (PV) modules weinig meer dan een duur stuk metaal, dat cijfers produceert met een twijfelachtige geldigheid die een hele productiebatch of R&D-project in gevaar kunnen brengen.

De cruciale rol van kalibratie: meer dan alleen een routinecontrole

Kalibratie is het vergelijken van de metingen van een instrument met een bekende referentiestandaard om eventuele fouten in de nauwkeurigheid ervan te kwantificeren en te elimineren. Voor een afpeltest- en schuifsterktetester voor fotovoltaïsche (PV) modules is dit niet louter een administratieve formaliteit, maar een technische noodzaak. Het belang van dit proces kan worden onderverdeeld in verschillende sleutelgebieden.

Eerst en vooral zorgt kalibratie ervoor gegevensintegriteit en traceerbaarheid . De resultaten van deze testers, zoals een pelsterktewaarde van 180 graden of een afschuifsterkte in Newton per vierkante millimeter, worden gebruikt om te valideren of materialen voldoen aan strenge internationale normen zoals iec 61215 , iec 61730-2 (mst 35 en mst 36) , en CEI 62788-1-4 . Deze normen definiëren de minimaal aanvaardbare hechtingsniveaus die nodig zijn om een ​​module als betrouwbaar te laten certificeren voor langdurige inzet in het veld. Onnauwkeurige gegevens kunnen leiden tot de acceptatie van ondermaatse modules, waardoor voortijdige mislukkingen in het veld riskeren, of de afwijzing van perfect goede modules, wat resulteert in onnodig financieel verlies. Nauwkeurige kalibratie biedt de traceerbaarheid die nodig is om te bewijzen dat elk datapunt kan worden vertrouwd en is gekoppeld aan nationale of internationale meetstandaarden.

Ten tweede is kalibratie essentieel procesbeheersing en kwaliteitsverbetering . In een productieomgeving is een consistente hechtsterkte een belangrijke prestatie-indicator. Kleine afwijkingen in de loadcel of verplaatsingssensor van een tester kunnen echte trends in het productieproces maskeren. Een geleidelijke afname van de gemeten afpelsterkte kan bijvoorbeeld verkeerd worden geïnterpreteerd als een probleem met het EVA-lamineerproces, terwijl de tester zelf in feite buiten de specificaties afwijkt. Regelmatige kalibratie isoleert de prestaties van de testapparatuur van de prestaties van de materialen, waardoor ingenieurs nauwkeurige, datagestuurde beslissingen kunnen nemen om lamineerparameters zoals temperatuur, druk en vacuümtijd te optimaliseren.

Bovendien blijft kalibratie gehandhaafd compliance en certificering . EENuditors en certificeringsinstanties hebben gedocumenteerd bewijs nodig dat alle testapparatuur regelmatig wordt onderhouden en gekalibreerd. Een robuust kalibratieprogramma, waarvoor vaak accreditatie volgens normen als ISO/iec 17025 vereist is, is een niet-onderhandelbaar aspect van het runnen van een gecertificeerd testlaboratorium voor fotovoltaïsche modules. Zonder dit kan de gehele geldigheid van de testrapporten in twijfel worden getrokken, waardoor productcertificeringen mogelijk ongeldig worden.

Ten slotte beschermt kalibratie investeringen en vermindert het risico . A afpeltest- en schuifsterktetester voor fotovoltaïsche (PV) modules is een aanzienlijke kapitaalinvestering. Een juiste kalibratie behoudt zijn nauwkeurigheid en betrouwbaarheid in de loop van de tijd, waardoor die investering veilig wordt gesteld. Belangrijker nog is dat het de enorme financiële en reputatierisico's beperkt die gepaard gaan met het verzenden van producten die in het veld mogelijk falen als gevolg van onopgemerkte inkapselingsfouten. Het is een proactieve maatregel die veel kosteneffectiever is dan het afhandelen van garantieclaims en terugroepacties.

Het kalibratieproces: een systematische aanpak

De kalibratie van een afpeltest- en schuifsterktetester voor fotovoltaïsche (PV) modules is een gedetailleerde procedure die moet worden uitgevoerd door getrainde technici, vaak met behulp van geaccrediteerde kalibratiediensten. Het proces omvat doorgaans het verifiëren van de nauwkeurigheid van twee primaire systemen: het krachtmeetsysteem en het verplaatsings- of snelheidscontrolesysteem.

1. Voorbereiding vóór kalibratie
Voordat er metingen worden verricht, wordt er een visuele inspectie van de apparatuur uitgevoerd. Dit omvat het controleren op eventuele fysieke schade aan het lastframe, de grepen en de bevestigingen. De grepen die worden gebruikt voof eenfpeltests (vaak rolgrepen) en lap-afschuiftests (meestal wig- of pneumatische grepen) moeten worden geïnspecteerd op slijtage en uitlijning, aangezien verkeerd uitgelijnde grepen aanzienlijke buigmomenten en fouten in de meting kunnen veroorzaken. De tester moet worden geïnstalleerd in een gecontroleerde omgeving, vrij van trillingen en aanzienlijke temperatuurschommelingen, volgens de specificaties van de fabrikant.

2. Kalibratie van het krachtmeetsysteem
Het hart van de tester is de krachttransducer of loadcel. De kalibratie van dit systeem is van het grootste belang.

• Referentienormen: de kalibratie wordt uitgevoerd met behulp van referentie-loadcellen van kalibratiekwaliteit or dode gewichten die zelf herleidbaar zijn tot nationale normen (bijvoorbeeld nist in de Verenigde Staten of nim in China). Dode gewichten worden doorgaans gebruikt voor lagere krachtbereiken en bieden de hoogst mogelijke nauwkeurigheid voor verificaties.
• Werkwijze: de referentiestandaard is in serie geschakeld met de eigen loadcel van de tester. Vervolgens krijgt de machine de opdracht om een ​​trekkracht (en soms compressie, indien van toepassing) uit te oefenen via een reeks toenemende en afnemende punten over het gehele krachtbereik van het instrument. Er kunnen bijvoorbeeld metingen worden uitgevoerd bij 10%, 20%, 50%, 80% en 100% van de capaciteit van het instrument.
• Gegevensanalyse: op elk krachtpunt wordt de waarde van de referentiestandaard vergeleken met de waarde van het systeem van de tester. De fout wordt berekend en parameters zoals herhaalbaarheid , precisie , en hysteresis worden geëvalueerd. Het doel is ervoor te zorgen dat de krachtmeetfout binnen de door de fabrikant en de relevante testnormen gespecificeerde toleranties ligt, vaak binnen ±0,5% of beter van de aangegeven waarde.

3. Kalibratie van het verplaatsings- en snelheidssysteem
De snelheid waarmee een test wordt uitgevoerd is van cruciaal belang voor het verkrijgen van vergelijkbare resultaten, aangezien de hechtsterkte snelheidsgevoelig kan zijn.

• Referentienormen: deze kalibratie wordt uitgevoerd met behulp van a gekalibreerde verplaatsingstransducer or a laser-interferometer .
• Werkwijze: de referentietransducer is ingesteld om de werkelijke kruiskopverplaatsing te meten. De traverse van de machine wordt vervolgens met verschillende gespecificeerde snelheden (bijvoorbeeld 50 mm/min, 100 mm/min, 200 mm/min) over een bekende afstand verplaatst.
• Gegevensanalyse: de door de testmachine gerapporteerde verplaatsings- en snelheidswaarden worden vergeleken met de waarden gemeten door de referentiestandaard. Er wordt geverifieerd dat de nauwkeurigheid van de positie van de kruiskop en de consistentie van de snelheid binnen aanvaardbare grenzen liggen, doorgaans een klein percentage van de ingestelde waarde.

4. Verificatie van software en data-acquisitie
Moderne testers worden aangestuurd door geavanceerde software. Bij kalibratie moet ook worden gecontroleerd of de software de gegevens van de sensoren correct verzamelt, verwerkt en rapporteert. Dit kan inhouden dat bekende elektrische signalen in het data-acquisitiesysteem worden ingevoerd om sensoruitgangen te simuleren en te bevestigen dat de software deze correct interpreteert.

5. Documentatie en certificering
Na succesvolle voltooiing van de kalibratie, a kalibratie certificaat wordt uitgegeven. Dit document is een cruciaal document. Het beschrijft de gevolgde procedures, de gebruikte normen, de omgevingsomstandigheden, de as-found-gegevens (als deze buiten de tolerantie vielen vóór aanpassing) en de as-left-gegevens (na aanpassing). Ook wordt de meetonzekerheid voor het kalibratieproces zelf vermeld. Eventuele aanpassingen om de apparatuur binnen de specificaties te brengen, worden geregistreerd. Dit certificaat levert het nodige bewijs van traceerbaarheid en compliance voor auditors en klanten.

Een typisch kalibratieoverzicht kan er als volgt uitzien:

Implementeren van een kalibratieprogramma: Frequentie en service

Het opstellen van een routinematig kalibratieschema is essentieel. De frequentie van kalibratie is afhankelijk van verschillende factoren: de gebruiksfrequentie van de tester, de kriticiteit van de metingen, de stabiliteit van de apparatuur en de vereisten van kwaliteitsnormen. Een veel voorkomende praktijk is een jaarlijkse kalibratie cyclus. Als de apparatuur echter intensief wordt gebruikt of in een kritieke kwaliteitscontroleomgeving, kan een halfjaarlijks schema gerechtvaardigd zijn. Bovendien presteren veel faciliteiten tussentijdse controles het gebruik van dagelijkse of wekelijkse controlemonsters of eenvoudigere verificatieapparatuur om ervoor te zorgen dat de apparatuur tussen volledige kalibraties in een staat van controle blijft.

Bedrijven kunnen kiezen uit twee belangrijke serviceopties: kalibratie in eigen beheer or geaccrediteerde kalibratieservice van derden . Interne kalibratie vereist een aanzienlijke investering in referentiestandaarden, opgeleid personeel en een gevestigd kwaliteitssysteem om de traceerbaarheid te behouden. Voor de meeste fabrikanten en laboratoria is het inschakelen van een geaccrediteerde externe kalibratiedienstverlener de meest efficiënte en betrouwbare methode. Deze leveranciers sturen mobiele laboratoria naar de locatie of eisen dat het instrument naar hun locatie wordt verzonden, zodat de kalibratie wordt uitgevoerd volgens de hoogste geaccrediteerde normen.

De kalibratie van een afpeltest- en schuifsterktetester voor fotovoltaïsche (PV) modules is een fundamentele pijler van kwaliteitsborging in de fotovoltaïsche industrie. Het overstijgt een eenvoudige onderhoudstaak en dient als de kritische schakel die de betrouwbaarheid, nauwkeurigheid en traceerbaarheid garandeert van de gegevens die worden gebruikt om de duurzaamheid van zonnepanelen te beoordelen. Zonder dit verdwijnt de betrouwbaarheid van de testresultaten, waardoor de productkwaliteit, de naleving van de regelgeving en uiteindelijk de financiële en reputatie van een fabrikant in gevaar komen. Door een rigoureus en regelmatig kalibratieprogramma te implementeren, ondersteund door grondige documentatie, kunnen bedrijven het volste vertrouwen hebben in hun metingen van de hechtsterkte. Dit vertrouwen stelt hen in staat om te produceren hoogwaardige, betrouwbare fotovoltaïsche modules dat tientallen jaren lang zal presteren zoals verwacht in het veld, en daarmee de mondiale transitie naar duurzame energie zal ondersteunen met integriteit en technologische uitmuntendheid.
