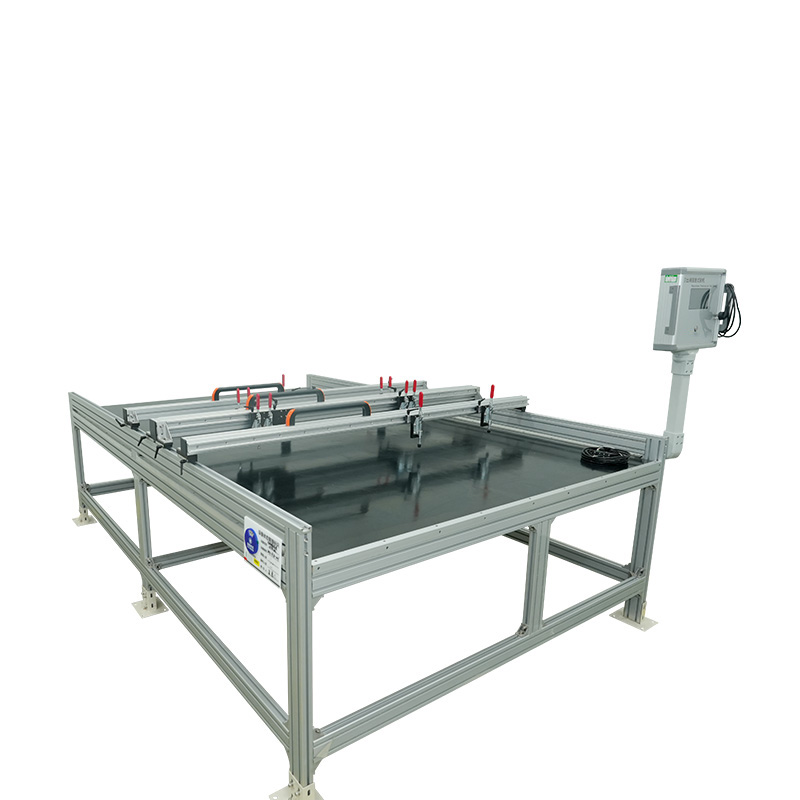

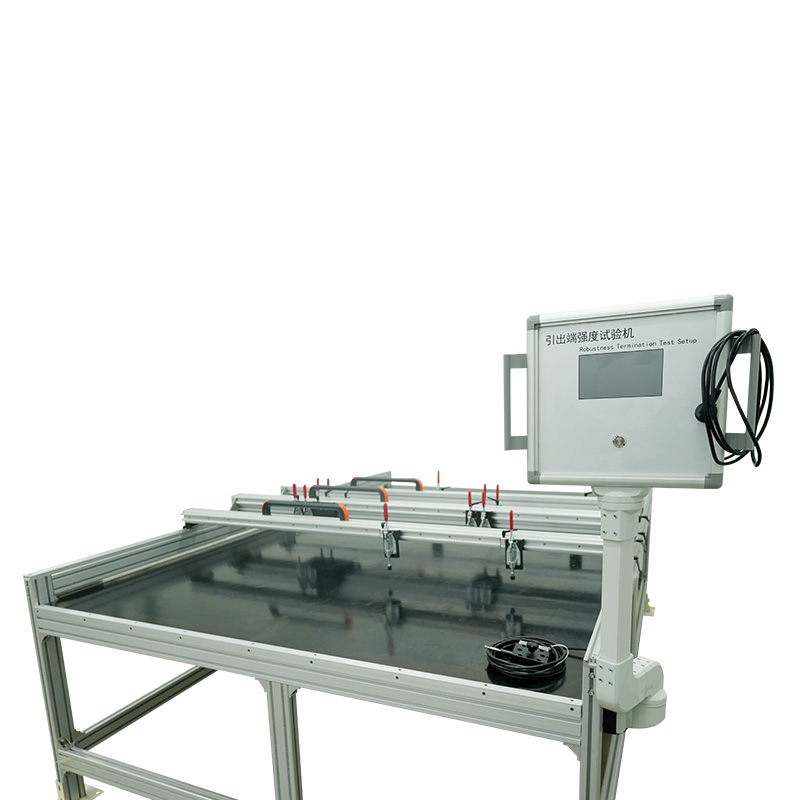

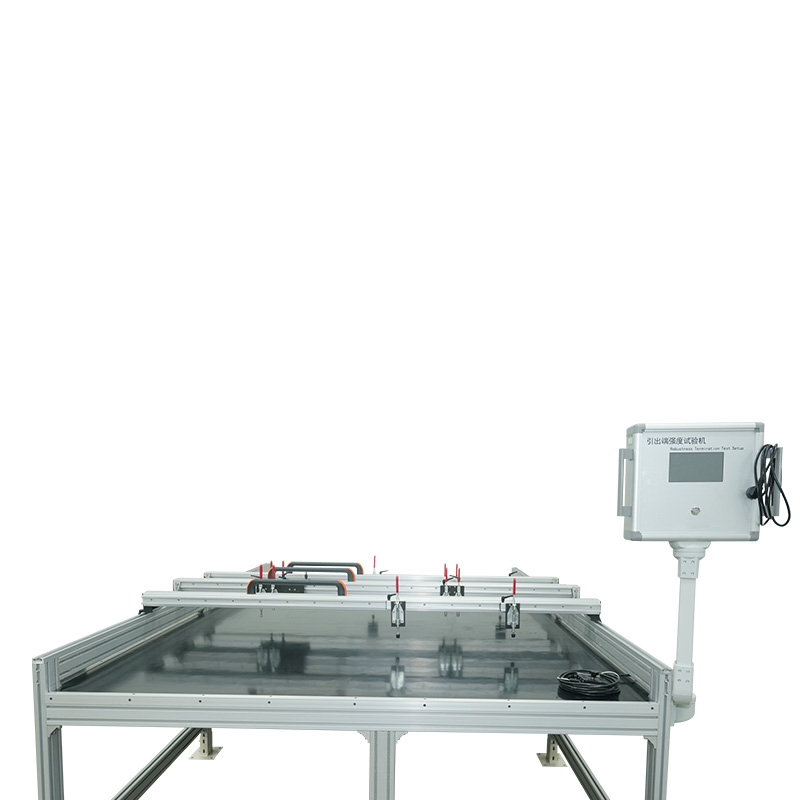

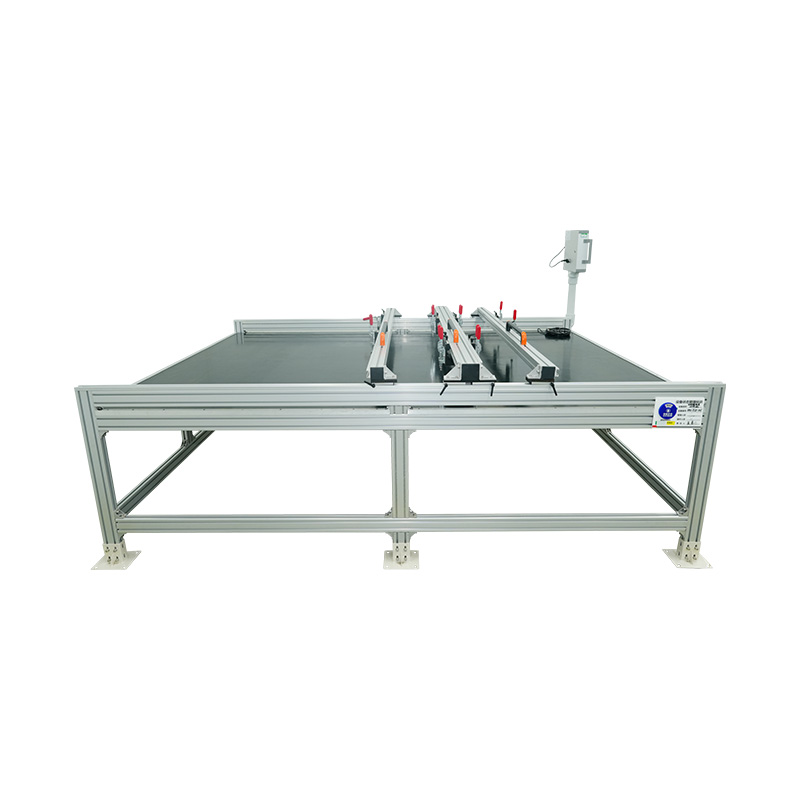

Robuustheid van beëindigingstester

Hoe is de robuustheid van de afsluittester geschikt voor verschillende connectorformaten en -vormen?

In de precieze wereld van productie en kwaliteitsborging is de integriteit van elk onderdeel van het grootste belang. Dit geldt vooral voor elektrische verbindingen, die dienen als de cruciale slagaders voor stroom- en datatransmissie in alles, van consumentenelektronica tot ruimtevaartsystemen. Eén enkele foutieve afsluiting kan leiden tot systeemstoringen, veiligheidsrisico's en aanzienlijk financieel verlies. Om deze risico's te beperken, heeft de robuustheid van de beëindigingstester is een onmisbaar instrument geworden in validatielaboratoria over de hele wereld. De primaire functie ervan is het uitoefenen van gecontroleerde mechanische spanningen (trekken, duwen en scharen) op elektrische aansluitingen om te verifiëren dat ze bestand zijn tegen de ontberingen van installatie, onderhoud en bediening. De enorme diversiteit aan connectortypen, van delicate fotovoltaïsche aansluitdozen tot zware auto-pinnen, vormt echter een fundamentele uitdaging: hoe kan een enkel apparaat zo'n grote verscheidenheid aan vormen nauwkeurig en betrouwbaar testen?

De cruciale rol van testen in industriële toepassingen

De noodzaak van rigoureuze beëindigingstests is niet willekeurig; het is vastgelegd in internationale normen die de veiligheids- en betrouwbaarheidsbenchmarks voor hele industrieën definiëren. Normen zoals IEC 61215-MQT 14 , IEC 61730-2-MST 42 , en UL 1703 tests voor de robuustheid van aansluitingen expliciet verplicht stellen, vooral in sectoren als fotovoltaïsche energie en auto-elektronica. Deze tests zijn ontworpen om mechanische spanningen in de echte wereld te simuleren. Tijdens de installatie van een zonnepaneel kan een technicus bijvoorbeeld per ongeluk aan een kabel trekken of een draaiende kracht op een connector uitoefenen. EEN terminale trektest zorgt ervoor dat de verbinding in de aansluitdoos niet losraakt of breekt, waardoor de elektrische continuïteit behouden blijft en mogelijke vonkvorming wordt voorkomen, wat een brandrisico vormt.

Op dezelfde manier moeten connectoren in de auto-industrie constante trillingen, thermische cycli en af ​​en toe trekken tijdens reparaties doorstaan. De robuustheid van de afsluittester bevestigt dat deze componenten betrouwbaar zullen presteren gedurende de levensduur van het voertuig. De gevolgen van het falen van deze toepassingen zijn ernstig, wat de onmiskenbare eis van uitgebreide tests onderstreept. De universele toepasbaarheid van deze normen betekent dat een testapparaat even universeel in zijn mogelijkheden moet zijn, in staat om naadloos over te gaan van het testen van een dunne draad met een diameter van 2 mm op een kleine sensor naar een robuuste 20 mm kabelschoen die wordt gebruikt in energieopslagsystemen. Deze vereiste vormt de basis van de ontwerpfilosofie achter veelzijdige testers.

Kernwerkprincipe van de robuustheid van de afsluittester

In wezen is een robuustheidstester voor aansluitingen een mechanisch precisiesysteem dat is ontworpen om een gecontroleerde kracht op een afsluiting uit te oefenen en de respons ervan te meten. De kerncomponenten omvatten een stijf frame, een zeer nauwkeurige loadcel (krachtsensor), een bedieningssysteem (vaak een servomotor voor soepele, programmeerbare bewegingen) en een geavanceerde digitale controller. De tester voert een specifiek testprogramma uit, dat het type kracht (trek, druk, schuifkracht), de snelheid waarmee deze wordt uitgeoefend, de maximaal te bereiken kracht en de verblijftijd dicteert.

De kritische interactie vindt echter plaats op het contactpunt: waar de machine het monster vastpakt. De machine kan enorme kracht uitoefenen, maar als het monster niet stevig en correct wordt vastgehouden, zijn de testresultaten ongeldig. Een connector die niet goed is vastgegrepen, kan wegglijden, worden verpletterd door overmatige kracht, of spanningsconcentratie ervaren op het grijppunt in plaats van op de aansluiting zelf. Dit leidt tot een voortijdige en onnauwkeurige faalmodus. Daarom berust het hele uitgangspunt van een nauwkeurige test op het vermogen om perfect te communiceren met het te testen apparaat. Dit is waar de uitdaging van accommodatie ontstaat en wordt opgelost door een systeem van modulaire armaturen en aanpasbare gereedschappen. Het is de armatuur en de greep die de brute kracht van de machine vertalen in een nauwkeurige, herhaalbare en normconforme test voor elke gegeven connectorgeometrie.

Primaire methoden voor het accommoderen van verschillende maten en vormen

De accommodatie van diverse monsters wordt bereikt door een veelzijdige aanpak waarbij modulariteit, precisiegereedschap en geavanceerde besturingssystemen centraal staan.

1. modulaire bevestigingssystemen en maatwerk

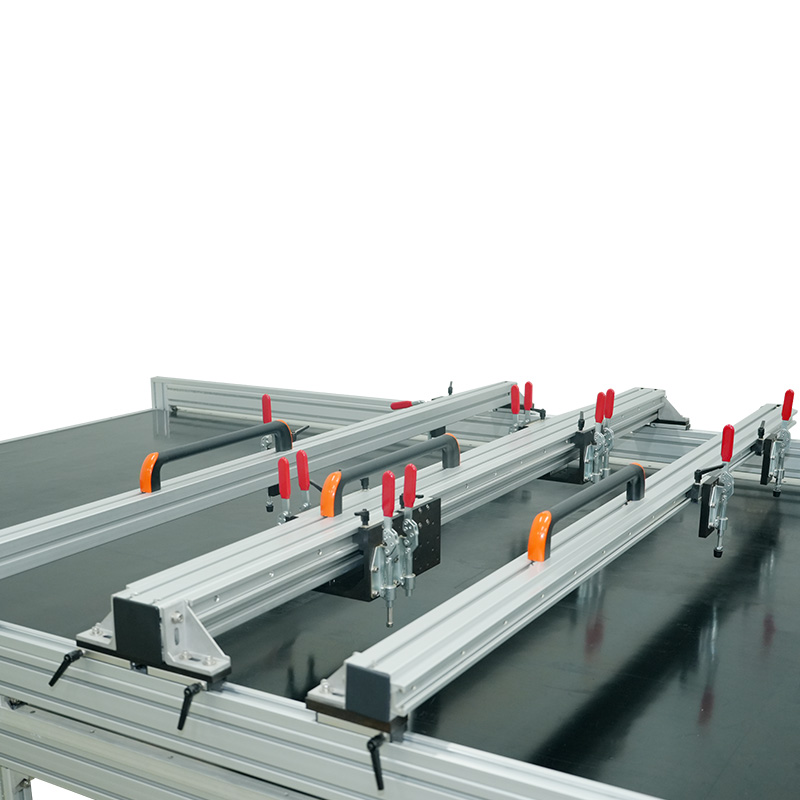

De meest directe en effectieve oplossing is het gebruik van een modulair bevestigingssysteem. In plaats van een vast, monolithisch apparaat te zijn, is een hoogwaardige robuustheidstester ontworpen met gestandaardiseerde montage-interfaces op de bewegende kruiskop en basisplaat. Hierdoor kan een enorme bibliotheek met verwisselbare grepen en armaturen worden gebruikt.

• Universele mechanische grepen: Voor draad- en kabeltrektests wordt een reeks verwisselbare grijpkaken gebruikt. Deze kaken zijn verkrijgbaar in verschillende maten en oppervlaktestructuren (glad, gekarteld, V-gegroefd) om verschillende draaddiameters aan te kunnen zonder de geleider door te snijden of te laten slippen. Voor een zeer dunne draad zouden kleine, gladde kaken kunnen worden gebruikt met een lichte klemkracht, terwijl voor een grote, grove kabel grote, gekartelde kaken zouden worden gekozen om in de isolatie te bijten en voor een stevige houvast te zorgen.
• Gespecialiseerde aangepaste armaturen: Veel connectoren kunnen niet met een simpele greep worden getest. Ze vereisen een op maat ontworpen armatuur die de daadwerkelijke bijpassende connector nabootst of een specifiek aangrijpingsoppervlak biedt. Voor het testen van een aansluitpin is bijvoorbeeld vaak een armatuur nodig die het plastic connectorlichaam stevig vasthoudt, terwijl een miniatuurhaak of klauw aan de pin zelf is bevestigd om de trekkracht uit te oefenen. Gerenommeerde fabrikanten, waaronder fabrikanten met een focus op precisietechniek, bieden vaak ontwerp- en productiediensten aan voor dergelijke aangepaste gereedschappen. Als een van de weinige binnenlandse fabrikanten die gespecialiseerd zijn in het onderzoek en de productie van grootschalige omgevingssimulatiekamers en optische simulatieapparatuur, heeft Shanghai Houyao Testing Equipment Co., Ltd. onafhankelijk geavanceerde producten ontwikkeld en beschikt het over de mogelijkheid om dergelijke op maat gemaakte oplossingen te bieden. De naleving door het bedrijf van de principes van integriteit en mensgerichte service zorgt ervoor dat deze armaturen zijn ontworpen om aan de exacte eisen van de klant en internationale normen te voldoen.
• Adapters en montageplaten: Dankzij een reeks adapters kunnen standaardgrepen onder verschillende hoeken worden gemonteerd of in verschillende configuraties op de loadcel worden aangesloten. Dit is cruciaal voor het uitoefenen van pure schuifkrachten of voor het testen van aansluitingen die niet zijn uitgelijnd met de primaire as van de machine.

2. verstelbaarheid over meerdere assen en nauwkeurige uitlijning

Een robuust testframe is slechts zo goed als de uitlijning ervan. Een verkeerde uitlijning kan buigmomenten in de test introduceren, waardoor niet-axiale krachten worden uitgeoefend die de resultaten ongeldig maken en het monster kunnen beschadigen. Hoogwaardige testers bieden aanzienlijke aanpasbaarheid in hun fasen.

• X-Y-Z verstelbare fasen: De basisplaat waarop het monster is gemonteerd, is vaak een verstelbaar podium dat kan bewegen in de horizontale (X en Y) en verticale (Z) vlakken. Hierdoor kan de operator het eindpunt perfect uitlijnen met het midden van de uitgeoefende kracht, waardoor een pure axiale trek- of duwkracht wordt gegarandeerd. Dit is absoluut cruciaal voor het testen van vreemd gevormde connectoren of aansluitingen die niet centraal op een component zijn geplaatst.
• Rotatieaanpassing: Sommige armaturen bevatten rotatievrijheid, waardoor de grip zichzelf kan uitlijnen met het monster wanneer er kracht wordt uitgeoefend, waardoor zijwaartse belasting wordt voorkomen.

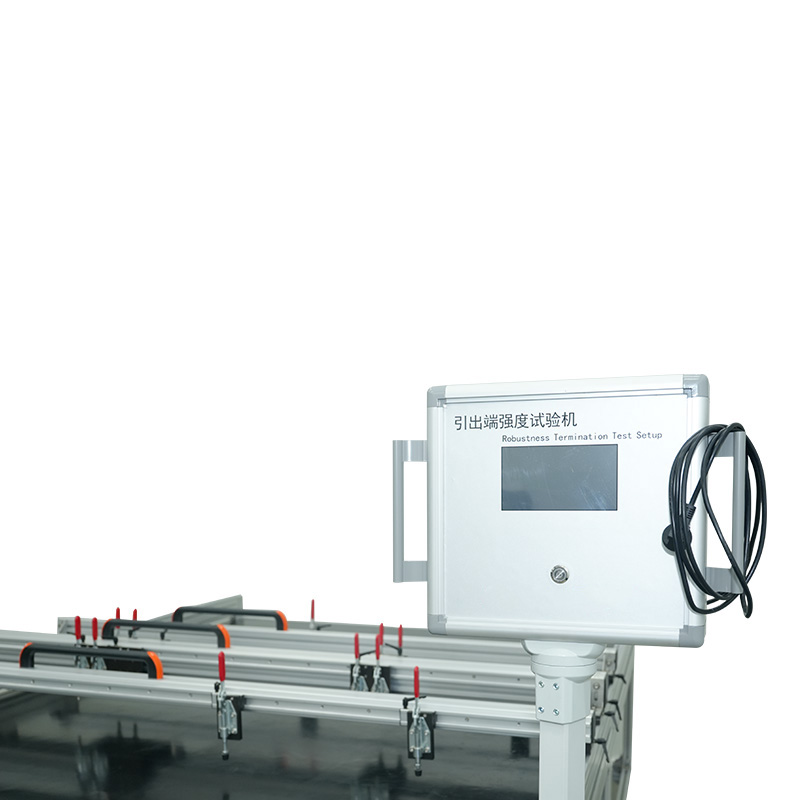

3. geavanceerde besturings- en detectiesoftware

De hardware wordt ondersteund door intelligente software die een nauwgezette configuratie mogelijk maakt die bij het monster past.

• Programmeerbare parameters: Met de software kan de operator elk aspect van de test definiëren: greepafstand vanaf het einde, naderingssnelheid, voorbelastingskracht, testsnelheid, maximale kracht en gevoeligheid voor breukdetectie. Voor een fragiele kleine connector zijn een lage voorspankracht en een lage testsnelheid geprogrammeerd om schade door stoten te voorkomen. Voor een grote, robuuste afsluiting kan een hogere kracht en een hogere snelheid worden gebruikt om de test te versnellen.
• Realtime monitoring en gegevensverzameling: De software biedt een realtime grafische weergave van de uitgeoefende kracht. De operator kan letten op eventuele afwijkingen, zoals een plotselinge krachtdaling die op slippen duidt, en de test afbreken als de armatuur niet correct functioneert. Deze feedback is essentieel voor het valideren van de testopstelling zelf voordat wordt overgegaan tot een volledige batch monsters.

Overwegingen bij het selecteren van armaturen en gereedschappen

Het selecteren van het juiste armatuur is een systematisch proces op basis van het monster en de standaard.

Het vermogen van een moderne robuustheid van de beëindigingstester Het accommoderen van een enorm spectrum aan connectorgroottes en -vormen is geen kwestie van toeval, maar van doelbewuste, geavanceerde engineering. Dit wordt bereikt door een holistisch systeem dat een stijf en nauwkeurig mechanisch frame combineert met een uitgebreide bibliotheek van modulaire, uitwisselbare armaturen en gereedschappen. Deze hardware wordt aangestuurd door intelligente, programmeerbare software waarmee testparameters nauwkeurig kunnen worden afgestemd op de specifieke eigenschappen van elk afzonderlijk monster. Het resultaat is een zeer aanpasbaar validatieplatform dat de mechanische integriteit van alles kan garanderen, van de kleinste sensorkabel tot de grootste stroomkabelschoen.

Deze flexibiliteit is van cruciaal belang voor fabrikanten en testlaboratoria over de hele wereld ruimtevaart , auto-elektronica , fotovoltaïsche energie , en energieopslagindustrieën , die hun producten moeten valideren aan de hand van strenge internationale normen. Door te investeren in een veelzijdige robuustheid van de beëindigingstester uitgerust met de juiste armaturen, beschikken ze over een toekomstbestendig hulpmiddel dat de productveiligheid, betrouwbaarheid en compliance kan garanderen, ongeacht hoe connectorontwerpen zich kunnen ontwikkelen. De toewijding aan het leveren van dergelijke geavanceerde, aanpasbare testoplossingen positioneert bepaalde leveranciers als betrouwbare partners in de wereldwijde testindustrie. Shanghai Houyao Testing Equipment Co., Ltd. draagt, door zijn toewijding aan innovatie en kwaliteit, bij aan dit ecosysteem door apparatuur te ontwikkelen die aan deze complexe eisen voldoet, en helpt ervoor te zorgen dat de componenten die fundamenteel zijn voor onze moderne technologische wereld zijn gebouwd om lang mee te gaan.
